更新時間：2023-02-21 09:22:41

產品名稱：	100X遙控浮球閥	產品型號：	100X RFLT
技術參數：	浮球(如需特殊要求可來電咨詢)	制造標準：	國標GB、德國DIN、美國API、ANSI

100x遙控浮球閥針閥作用

100X遙控浮球閥由主閥、針閥、球閥、浮球閥、微型過濾器等組成水力控制接管系統，調定后，自動控制液面高度。遙控浮球閥直接利用液面控制，不需要其它裝置和能源，保養簡便，液面控制準確度高，不受水壓影響，密封可靠。本系列遙控浮球閥廣泛用于高層建筑、生活區等供水管網系統的水塔、水池等設施的液面控制。

中文名	遙控浮球閥	適用溫度	-5℃—115℃
外文名	yaokongfuqiufa	結構	簡單
應用領域	食品、化工、石油、電力等	密封	可靠
閥體材料	灰鑄鐵、球墨鑄鐵、鑄鋼	維修	方便

100x遙控浮球閥怎么調節（針閥開多大）：

當管道從進水端給水時，100X遙控浮球閥由于針閥、球閥、浮球閥是常開的，水通過微型過濾器、針閥、控制室、球閥、浮球閥進入水池，此時控制室不形成壓力，主閥開啟，水塔(池)供水。當水塔(池)的水面上升至設定高度時，浮球浮起關閉遙控浮球閥，控制室內水壓升高，推動主閥關閉，供水停止。當水面下降時，遙控浮球閥重新開啟，控制室水壓下降，主閥再次開啟繼續供水，保持液面的設定高度。

100X遙控浮球閥的實物圖：

100x遙控浮球閥圖片

工作過程

A、開啟過程

1.在關閉位置，球體受閥桿的.機械.施壓作用，緊壓在閥座上。

2.當逆時針轉動手輪時，閥桿則反向運動，其底部角形平面使球體脫開閥座。

3.閥桿繼續提升，并與閥桿螺旋槽內的導銷相互作用，使球體開始無摩擦地旋轉。

4.直至到全開位置，閥桿提升到*限位置，球體旋轉到全開位置。

B、關閉過程

1.關閉時，順時針旋轉手輪，閥桿開始下降并使球體離開閥座開始旋轉。

2.繼續旋轉手輪，閥桿受到嵌于其上螺旋槽內的導銷的作用，使閥桿和球體同時旋轉90°。

3.快要關閉時，球體已在與閥座無接觸的情況下旋轉了90°。

4.手輪轉動的*后幾圈，閥桿底部的角形平面機械地楔向壓迫球體，使其緊密地壓在閥座上，達到完全密封。

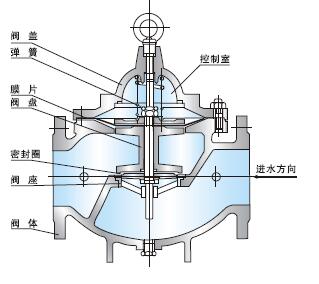

100X遙控浮球閥的內部結構圖及零部件材料：

100X遙控浮球閥內部結構圖及零部件材料

零件名稱	零件材料
閥體閥蓋	WCB
閥座閥盤	銅合金
密封圈 O型圈	丁腈橡膠
閥桿	2Cr13
彈簧	50CrVA
針型閥	銅合金
球閥	銅合金
浮球閥	銅合金
微型過濾器	不銹鋼

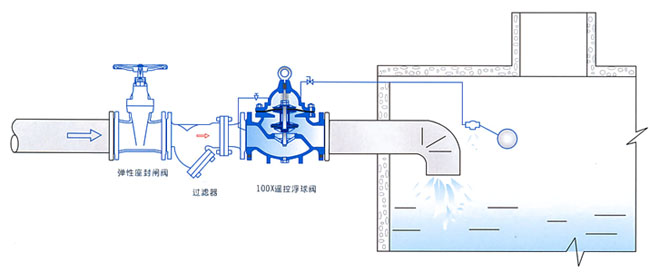

100x遙控浮球閥安裝圖：

100X遙控浮球閥安裝示意圖

100X遙控浮球閥的壓力測試：

公稱壓(Mpa)	殼體試驗壓力(MPa)	密封試驗壓力(MPa)	適用介質	介質溫度(℃)
1.0	1.5	1.1	水	0-80
1.6	2.4	1.76
2.5	3.75	2.75

100X遙控浮球閥的連接尺寸(PN 1.0-2.5MPa)：

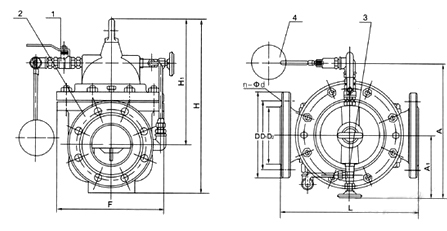

100X遙控浮球閥尺寸圖

公稱通徑	尺寸
DN(mm)	L	A1	A	H1	H	F
20	150	130	325	179	212	116
25	160	130	325	179	212	116
32	180	130	325	179	212	116
40	200	140	335	210	265	168
50	203	140	335	210	265	168
65	215	140	335	215	310	180
80	241	145	345	245	350	210
100	270	155	365	305	460	284
125	300	165	385	365	520	310
150	330	180	410	415	570	370
200	400	205	465	510	840	463
250	480	225	505	560	890	525
300	550	245	545	658	1030	625
350	622	275	595	696	1090	705
400	685	285	625	735	1150	778
450	750	285	625	735	1150	778
500	811	410	780	750	1110	690
600	935	456	888	850	1286	785

100X遙控浮球閥的安裝注意事項

遙控浮球閥結構比較簡單，維修時相對比較方便，密封面與球面常在閉合狀態，不易被介質沖蝕，易于操作和維修。主要用于水箱，水上專用。商用電熱開水器、熱泵、空調冷卻塔、儲水塔、儲水箱等，但是在安裝的時候要注意幾個事項如下：

1.取掉遙控浮球閥法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行沖洗清潔。

2.安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。

3.安裝遙控浮球閥前應按規定的信號(電動或氣動)進行整機測試(防止因運輸產生振動影響使用性能)，合格后方可上線安裝(接線按電動執行機構線路圖)。

4.遙控浮球閥應安裝在管道的水平方向或垂直方向。

5.準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質(這些物質可能會損壞閥座和球)。

6.與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。

7.在遙控浮球閥安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。
