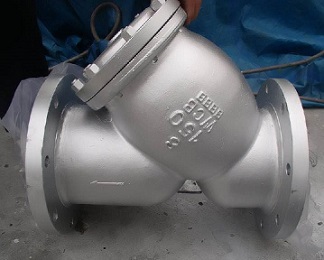

Y型過濾器主要由接管、主管、濾網、法蘭、法蘭蓋及緊固件等組成。當液體通過主管進入濾籃后，固體雜質顆粒被阻擋在濾藍內，而潔凈的流體通過濾籃、由過濾器出口排出。濾網之所以制成圓柱面的濾籃形狀，是為了增加其強度，比單層網更加結實，而y形接口下端的法蘭蓋可以擰開，定期將沉積在濾籃里的顆粒雜質清除。

Y型過濾器工作原理:

Y型過濾器是輸送流體介質的管道系統中不可缺少的一種過濾裝置。Y型過濾器通常安裝在減壓閥、泄壓閥、截止閥(比如室內暖氣管路的進水端)或其它設備的進口端，用來清除介質中的雜質，以保護閥門及設備的正常使用。Y型過濾器的結構先進，阻力小，排污方便。

Y型過濾器安裝方法:

安裝過濾器前要認真清洗所有管道的螺紋連接表面，使用管道密封膠或特氟龍帶(聚四氟乙烯)要適量。末端螺紋不做處理，以避免使密封膠或特氟龍帶進入管路系統。過濾器可以水平安裝或垂直向下安裝。
